涂附磨具网

　　一、公司简介

　　1、全球有10个工厂，约1200人，年产量约40万吨（氧化铝30万吨），年营业额约3亿欧元。
其母公司（Imerys）2011年营业数据：营业收入33.47亿欧元，在陶瓷材料、耐火材料、高温电熔材料、石墨与碳化物四大应用领域的销售额为11.86亿欧元，其中32%来自于磨料、耐火材料和陶瓷领域；应用于240个工业领域，在47个国家雇员15090人，有7个主要研发中心，在纽约证券交易所、巴黎证券交易所上市

　　2、5个方面的应用：

　　固结磨具；
　　涂附磨具；
　　耐火材料与陶瓷，如，地砖涂层——防滑、保温、防红外线；
　　喷砂材料，如航空发动机清洗、涂层；
　　特种用途，如复合地板表面喷涂的白刚玉。

　　二、电熔氧化铝的特性和生产过程

　　1、磨料特性：坚硬；有棱角，锋利；具有一定的机械强度；具有一定的化学稳定性；一定的热稳定性。
　　2、生产过程：电弧炉冶炼→冷却→破碎→筛分→分级→特殊处理→混料→包装。
电弧炉冶炼，2230℃以上，温度高，变化大，控制难，比炼钢难度大得多，这应该是我行业的骄傲。

　　三、电熔氧化铝质量控制的着重点

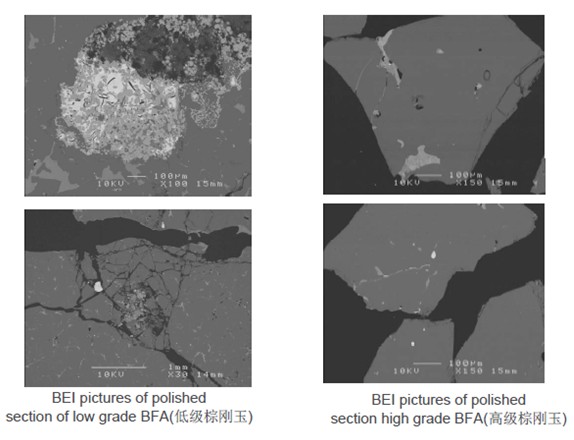

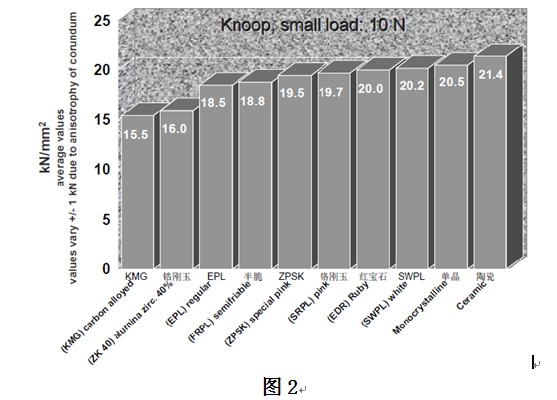

　　1、重点有：化学成分、稳定性、硬度、韧性/脆性、颗粒形状、粒度组成、表面清洁度、表面涂层。

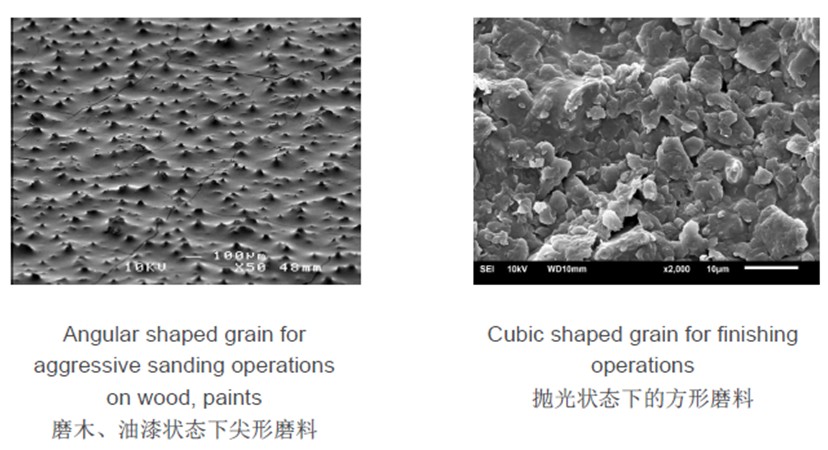

　　2、颗粒形状有：针形pointed、标准形angular、方形cubik。微粉亦应分为3类。图1为磨木材、油漆状态下的标准型（尖形）和抛光状态下的方形磨料。

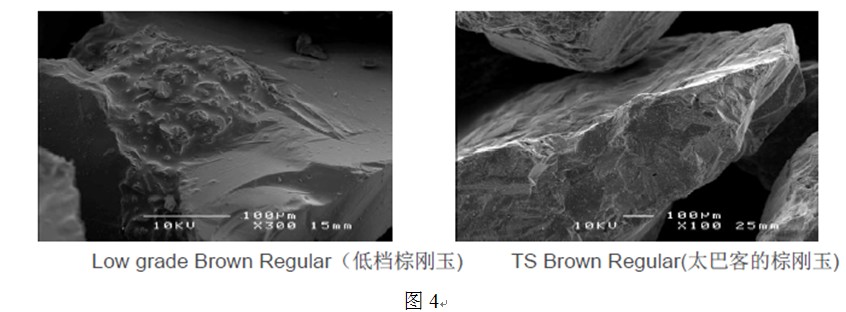

　　5、将郑州腾达AC（即经煅烧的）与未煅烧品制成钢纸砂盘，见图5，AC显然比未煅烧品要好约25%。

　　五、半脆刚玉Semifriable

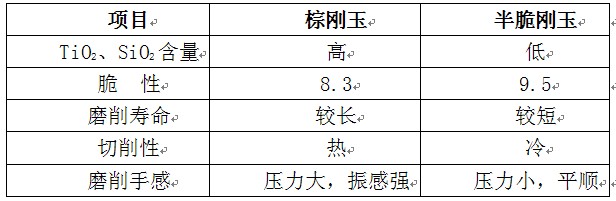

　　1、半脆刚玉和棕刚玉性能比较
　　2、奥地利工厂出产的型号FRPL，HAC-P半脆刚玉是方形颗粒，有较好的切削性，采用陶瓷涂层，主要应用于：热敏感金属、冷切削。
　　3、半脆蓝火（即煅烧处理的）Semifriable/bluefired
　　在高温下，Ti发生偏析，变蓝（Ti2O3→TiO2），热处理后可提高寿命；
　　同时使磨粒表面平顺；
　　主要应用于：硬钢、合金钢；汽车漆；硬木。

　　六、白刚玉White Fused Alumina

　　1、化学成分：99.5-99.8%  Al2O3。
　　2、物理性能：硬度比棕刚玉硬（~20GPa）；比棕刚玉脆；较好的表面操作性；跳跃性非常好；半透明性。
　　3、磨削性能：冷切削，但寿命短

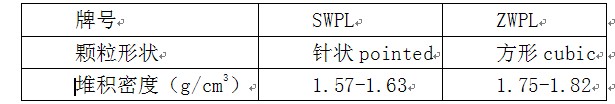

　　4、60#白刚玉的颗粒形状和堆积密度：
　　5、SWPL的特性主要表现在：粒形呈尖形（即针状）；切削性锋利；磨削时不易粘屑；跳跃性好。可与棕刚玉混合使用。
　　主要应用于：汽车漆；皮革等软性物质；软木。

　　七、铬刚玉Pink Fused Alumina

　　型号为SRPL；
　　物理特性：冷切削，寿命比白刚玉长，跳跃性好，宽广的用途；
　　主要应用于：有色金属、各种木材、油漆。

　　八、氧化铝-碳合金Fused A/O-carbon alloyed

　　1、型号为KMGPL。
　　2、化学成分：Al2O3 97.7%、C 1.9%、MgO 0.4%，形成合金状态，C元素为有意加入的。
　　3、颗粒形状：标准形。
　　4、色泽：深灰色，暗灰色（dark grey）。
　　5、晶格形状：介乎ZK40和ZK25之间。
　　6、应用领域：特别适用于制造硬布产品和钢纸砂盘，重负荷磨削，磨钢轨（高速铁路）。
　　磨削对象：结构钢、合金结构钢、普通钢、铬/钒系列合金钢、锰钢、低合金钢。

　　九、ZK40锆刚玉Alumina Zirconia

　　1、物理特性：硬度：16.0 kN/mm2；
             熔点：~1740℃；
             密度：4.6 g/cm3；
             导热率：6~10 W/mK；
             韧性：4.3（36#粒度）；
　　2、化学成分：Al2O3 54.50、ZrO2 41.50、TiO2 2.50、Fe2O3 0.20。
　　3、晶胞结构：共晶生长十分漂亮，晶胞均匀，定向一致（生长不好的晶胞大小不一）
　　4、磨削机理：随着磨削的进行，切刃逐渐磨钝，磨削压力增加，热量增加，磨粒沿TiO2边缘裂开，产生新的切刃。较小的晶胞等于长寿命，较大的晶胞等于短寿命。
　　5、太巴客有两种形状的锆刚玉P砂：标准形ZK40、大块形ZZK40（extremly blocky），前者较锋利，后者较钝。

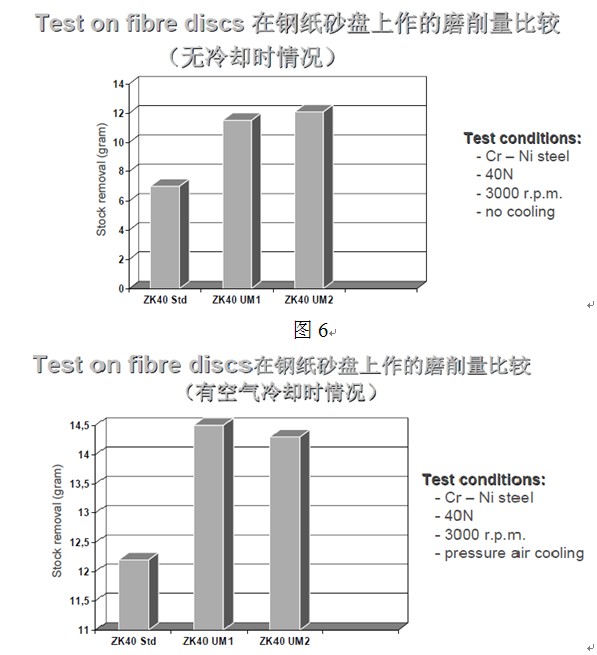

　　6、太巴客改进型的锆刚玉：非铁陶瓷涂层（高温1000℃、低温600℃），无热斑/瑕疵，切削火花大，更好的树脂亲和力，更长的使用寿命。采用无涂层的ZK40 Std和具有不同涂层材料的ZK40 UM1、ZK40 UM2制作钢纸砂盘，进行无冷却条件下磨削试验，结果见图6。上述三种钢纸砂盘在空气冷却情况下，进行磨削试验，结果见图7。
